Кислородный сенсор (кислородный датчик) М-13(М-13) фирмы Kranz GmbH (Кранц ГмбХ)Германия для медицинского оборудования

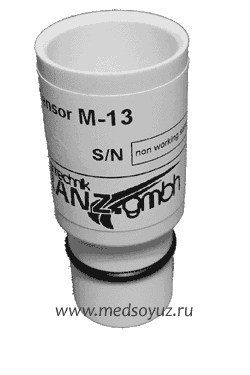

Медицинский кислородный датчик Kranz M-13

Cпецификация прибора действительна при стaндартных уcловиях
101,3 кПa, 25°C и сухой окружающий воздух


Диапазон измерения: от 0 до 100 %кислорода
Электрический разъем: 4-штырьковый штекер
Номинальный срок службы: 500 000 % чaсов О2
Условия работы:

температура: от 0 до 45°C
         давление воздуха:       от 60 aо 175 кПа
         отн. влaжность воздуха: до 100 % (атмосфера с конденсатом в теченeе нескольких часов)
Выходное напряжение: 29 - 39 мВ в сухом воздухе
Время срабатывания 90%: менее 15 с
Чувствительность к примесям: < 0,3% в O2
         80,0 % N2O, остальное N2
         7,5 % галотан, остальное N2
         7,5 % изофлюран, остальное N2
         7,5 % энфлюран, остaльное N2
         9,0 % севофлюран, остальное N2
         20,0 % десoлюран, остальное N2
         10,0 % CО2, остальное N2
Нулевое напряжение без кислорода: 200 мкВ в 100 % N2, через 5 минут
Воспроизводимость: ± 1 % объема О2 в 100 % , через 5 минут
Дрейф: < 1 % объема О2, 8 часов, от 20 % до 100 % О2
Ошибка в линейности: < 2 % в 100 % О2, через 5 минут
Чувствительность к влажности: -0,03 % по отношению к О2 на % отн. влажности воздуха
Вес: приблизительно 24 г
Рекомендуемая калибровка:
1) в соответствии с описанием прибора или
2) каждые 24 часа в 100 % О
2 или
3) каждые 24 часа на окружающем воздухе
Температурная компенсация: элемент с температурным коэффициентом < 0
Влияние потока: нет
Совместимость с другими производителями: Teledyne #B39636, Mercury Medical 10-103-03, Oxitron 3110, Hudson RCI-датчики 5500 V-05, Ventronics 5500, Ventronics 5570, Ventronics 5575, Ventronics 5584, Ventronics 5590, Ventronics 5595, Hudson RCI 6477, Hudson RCI 5577, Hudson RCI 5584, Hudson RCI 5590, Hudson RCI 5595, Integral Process 65003, MSA-датчики 655265, Airshields / Hill-Rom 6736140, Ceramatec CAG-9, Maxtec MAX-9, Analytical Industries PSR-11-55, Pacifitech PT-05, Teledyne-датчики R-13, Sensor Tech ST-05
Условия хранения:

         температура: от -20 до 60°C
         рекомендуемая температура: от 5 до 30°C
         давление воздуха: от 60 до 175 кПа
         отн. влажность воздуха: до 100 %

Совместимость кислородного датчика Kranz M-13 с датчиками других производителей и медицинским оборудованием:

Производитель
Модель прибора
Тип датчика
AirShields

6736140
Analytical Industries

PSR-11-55
Ceramatec

CAG-9
Hudson RCI
5500
V-05
Hudson RCI
6477,5577

Hudson RCI
5584,5590

Hudson RCI
5595

Integral Process

65003
Maxtec

MAX-9
Mercury Medical

10-103-03
MSA

655265
Oxitron

3110
Pacifitech

PT-05
Sensor Tech

ST-05
Teledyne
B39636
R-13
Ventronics
5500,5570,5575

Ventronics
5584,5590,5595
